電液推桿活塞桿只能單向工作、且有溢流聲是什么原因?
發布時間:2016/04/17 點擊數:18835
電液推桿活塞桿只能單向工作、且有溢流聲有以下幾種可能:
1.閥組損壞:從(圖3)中:我們可以看出:電機正轉時,雙向泵左邊油口為出油口液壓油經過單向閥3進入油缸5的無桿缸腔,同時液控單向閥8打開,油缸5的有桿缸腔的油經過8回油箱,則此時工作正常,但如果反轉時,液控單向閥4損壞卡死,無法打開,則將超過系統負荷,溢流閥10將開始工作,把液壓油導回油腔。所以可以推出當液控單向閥(4或8)損壞時,則電液推桿油缸只能單向工作。
1.雙向齒輪泵 2、10.溢流球閥 3、9單向球閥
4、8.液控單向閥 5.雙向緩沖油缸 6、7.行程開
圖3
2.系統壓力過低:溢流閥調壓太低,系統壓力太低,導致系統負荷過低,使系統負荷過低,當活塞桿遇到稍許阻力時,系統壓力增加,溢流閥工作,導致系統壓力不正常,從而活塞桿不能工作。

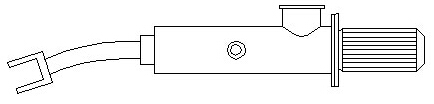

電液推桿活塞桿變形(圖三):在油泵把把液壓油通過閥組傳導到活塞桿時,由于活塞桿由于變形,剛性無法收回到缸體內,那么將超過額定負載,溢流閥則開始工作,把液壓油導回油腔,所以往往聽到溢流閥在工作,而活塞桿無動作。
圖三
判斷方法:
電液推桿活塞桿只能單向工作,另外方向工作時有溢流聲音。首先應觀察活塞桿是否變形,然后調整系統壓力,最后斷定閥組損壞。
處理方法:
1.清洗或更換閥組或更換液控單向閥;
2.調整系統壓力;
3.更換活塞桿。
